薄いPTFEフィルムの厚さを測定するには、どのような測定機器が使用されますか?

May 28, 2026

薄い PTFE (ポリテトラフルオロエチレン) フィルムを扱う場合、その厚さを正確に測定することが最も重要です。 PTFE 薄膜の信頼できるサプライヤーとして、当社は製品の品​​質と性能を確保する上での正確な測定の重要性を理解しています。このブログ投稿では、PTFE 薄膜の厚さの測定に使用されるさまざまな測定機器を検討し、その動作原理、利点、制限について説明します。

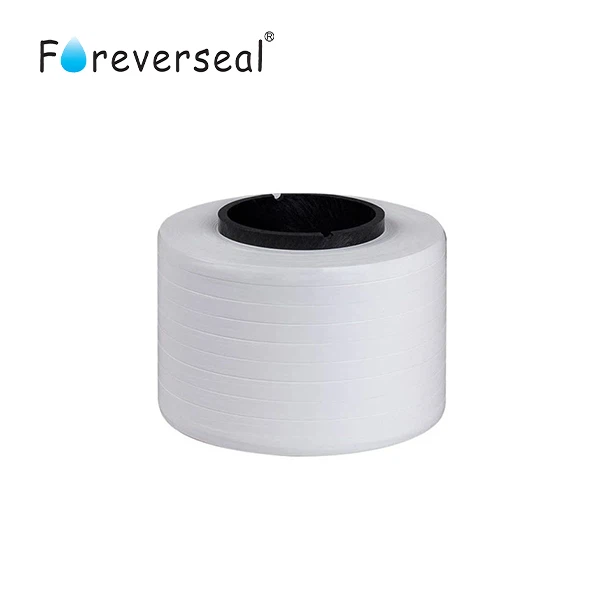

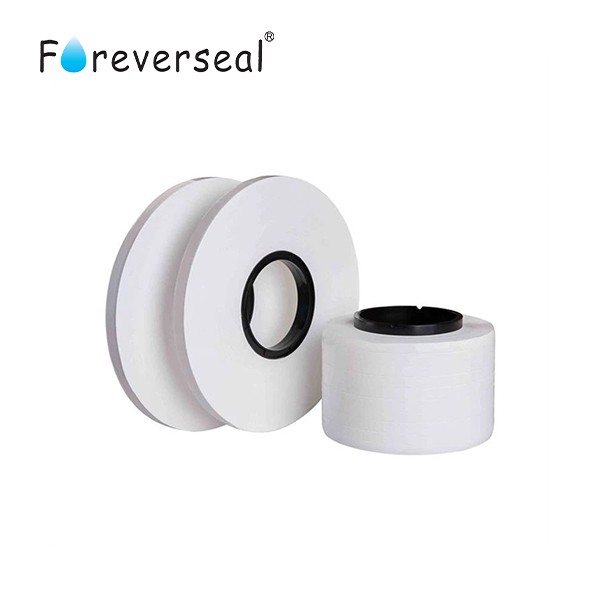

White Unsintered Low Density PTFE Insulation Tape factoryWhite Unsintered Low Density PTFE Insulation Tape

1. マイクロメーター

マイクロメーターはマイクロメーター ノギスとしても知られ、PTFE フィルムなどの薄い材料の厚さを測定するために最も一般的に使用される機器の 1 つです。機械式とデジタル式の両方があり、デジタル式の方が精度が高く、読みやすくなっています。

動作原理

機械式マイクロメーターは、ねじ山機構に基づいて動作します。ユーザーがシンブルを回転させると、スピンドルがアンビルに向かって、またはアンビルから遠ざかります。スピンドルとアンビルの間の距離は、通常最大 0.001 mm (または 1 ミクロン) の高精度で測定できます。デジタルマイクロメーターは電子センサーを使用して距離を測定し、結果はデジタル画面に表示されます。

利点

  • 高精度: マイクロメーターは非常に正確な測定値を提供できるため、正確な厚さ制御が必要な用途に適しています。
  • ポータブル: 比較的小型で持ち運びが容易なため、現場での測定が可能です。
  • 使いやすい: 専門知識が限られている方でも、マイクロメーターの使用は簡単です。

制限事項

  • 限られたサンプリングエリア:マイクロメーターは一点の厚みを測定します。表面全体で厚さが異なる可能性がある PTFE フィルムの場合、異なる場所で複数の測定を行う必要があり、時間がかかる場合があります。
  • 表面損傷の可能性: スピンドルとアンビルからの接触圧力により、特に非常に薄いフィルムの場合、デリケートな PTFE フィルム表面に変形が生じる可能性があります。

2. 超音波厚さ計

超音波厚さ計は、PTFE 薄膜の厚さを測定するためのもう 1 つの一般的なオプションです。

動作原理

これらのゲージは、材料に超音波を送信することによって機能します。波はフィルムの裏面で反射し、波が戻ってくるまでの時間を測定します。 PTFE 内の既知の超音波速度に基づいて、フィルムの厚さは式 (d = \frac{v\times t}{2}) を使用して計算できます。ここで、(d) は厚さ、(v) は材料内の超音波の速度、(t) は飛行時間です。

利点

  • 非破壊的: 超音波測定は PTFE フィルムを損傷しません。これは、さらなる使用のために無傷のままにしておく必要がある製品にとって非常に重要です。
  • コーティングによる対策: PTFE フィルムにコーティングがある場合、または多層構造の一部である場合でも、超音波ゲージで PTFE 層の厚さを測定できます。
  • 広いエリアに最適: マイクロメーターに比べて広い範囲をカバーできるため、より代表的な厚さ測定が可能です。

制限事項

  • 接触媒質が必要: 超音波を適切に伝達するには、ゲージプローブとフィルム表面の間に接触媒質 (ゲルなど) を塗布する必要があります。フィルムに跡が残る場合があります。
  • 精度は材料特性に影響される: 超音波の速度は PTFE フィルムの密度、温度、その他の特性によって変化する可能性があり、測定精度に影響を与える可能性があります。

3. レーザー走査型厚さ測定装置

レーザースキャン技術は、PTFE 薄膜の厚さの測定にも広く採用されています。

動作原理

これらのシステムは、レーザー ビームを使用して PTFE フィルムの表面をスキャンします。レーザー光がフィルムの上面と下面で反射され、2 つの反射点間の距離が測定されます。フィルムを連続的にスキャンすることで、詳細な厚さプロファイルを取得できます。

利点

  • 高速かつ非接触: レーザースキャンによりフィルムに触れることなく迅速な測定が可能となり、大量生産ラインに最適です。
  • 高解像度マッピング: フィルム表面全体の詳細な厚さマップを提供できるため、局所的な厚さの変化を検出できます。
  • 自動運転: これらのシステムは自動化された生産プロセスに統合できるため、効率が向上し、人的エラーが削減されます。

制限事項

  • 高コスト: レーザー スキャン システムは、購入と維持に比較的高価です。
  • 表面状態に対する敏感性: 測定の精度は、PTFE フィルムの表面粗さと反射率に影響される可能性があります。

4. 静電容量式厚さセンサー

静電容量センサーは、PTFE フィルムのような薄い誘電体材料の厚さを測定するためにも使用されます。

動作原理

静電容量センサーは 2 つの電極で構成されます。 PTFE フィルムが電極間に配置されると、誘電体として機能します。センサーの静電容量は膜の厚さに応じて変化します。静電容量を測定し、事前に校正された静電容量と厚さの関係を使用することにより、膜厚を決定できます。

利点

  • 非接触型: 静電容量センサーはフィルムに触れずに厚さを測定できるため、潜在的な損傷を回避できます。
  • 速い応答時間: リアルタイムの厚さ測定が可能で、プロセス管理に役立ちます。
  • 薄膜に最適: 静電容量センサーは、非常に薄い PTFE フィルムの測定に特に効果的です。

制限事項

  • 環境条件に対する敏感さ: 湿度や温度などの要因が静電容量測定に影響を及ぼし、不正確さを引き起こす可能性があります。
  • 誘電体材料に限定: 静電容量センサーは主に PTFE などの誘電体材料に適していますが、導電性または半導電性材料には機能しない場合があります。

当社の製品範囲と厚さ測定の重要性

PTFE 薄膜のトップサプライヤーとして、当社は以下のような幅広い製品を提供しています。白色未焼結低密度 PTFE 絶縁テープPTFEケーブル絶縁フィルム、 そして耐食性PTFEフィルム。これらのフィルムの厚さは、その性能に影響を与える重要なパラメータです。

たとえば、ケーブル絶縁用途では、PTFE フィルムの厚さが静電容量や電圧破壊強度などの電気特性に影響を与える可能性があります。耐食用途では、腐食性物質に対する信頼性の高いバリアを提供するのに十分な厚さが必要です。適切な測定器を使用することで、当社の製品が厳しい品質基準と顧客の要件を満たしていることを確認します。

さらに詳しいご相談についてはお問い合わせください

当社の薄い PTFE フィルム製品にご興味がある場合、または厚さ測定や製品仕様についてご質問がある場合は、喜んでお手伝いさせていただきます。お客様の特定のニーズについての話し合いを開始するには、当社にご連絡ください。お客様のプロジェクトに最適なソリューションを見つけるために協力できます。

参考文献

  • 『Handbook of Measuring Instruments』、著者: さまざまな計測学の専門家、出版社: Academic Press
  • 「薄膜測定技術」、ジャーナル: Journal of Advanced Materials Measurement、巻: X、号: Y、年: Z
