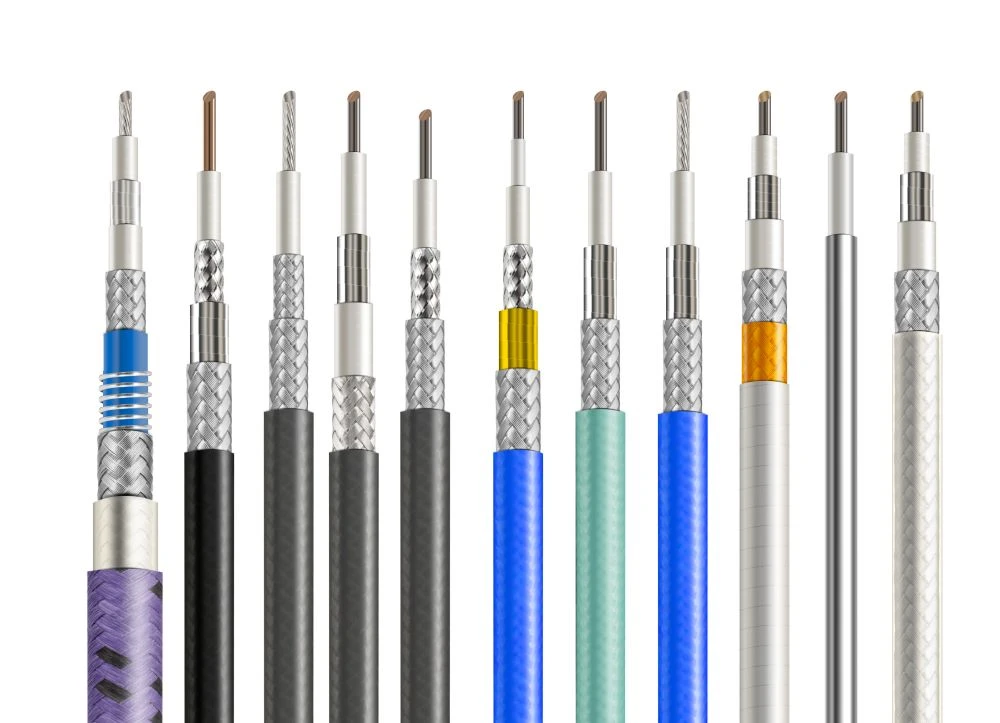

位相安定ケーブルは、微多孔質ポリテトラフルオロエチレン (PTFE) フィルム絶縁体、銀メッキ銅箔のラッピング、および FEP シースを備えた編組外部導体を使用します。低損失、高い位相安定性、優れた電気特性を備えているため、フェーズドアレイレーダー、ミサイル、船舶、電子対抗手段などに広く使用されています。
相安定性は、機械的相安定性と温度的相安定性に分けられます。
機械的位相安定性: これは、曲げや振動時の同軸ケーブルの位相変化を指します。曲げ、ねじり、繰り返しの屈曲などの機械的応力は、内部導体と外部導体の機械的硬化を引き起こし、ケーブルの物理的な長さを変化させ、位相変化を引き起こす可能性があります。
温度位相安定性: 温度変動による同軸ケーブルの位相変化を指します。平地などの温度変化が大きい地域に設置された機器では、通常のケーブルの許容範囲を超える位相変化が発生し、信号遅延が発生する可能性があります。
PTFEフィルムの特徴：
高温および低温耐性: -190 度から +268 度;誘電率が低い。耐食性。長寿命。
PTFE は、カレンダー加工や延伸後は非常に柔らかく、柔軟性があります。
PTFE フィルムの利点により、機械的および温度による位相安定性の変化が最小限かつ安定になり、位相安定ケーブルにとってかけがえのない媒体となります。
